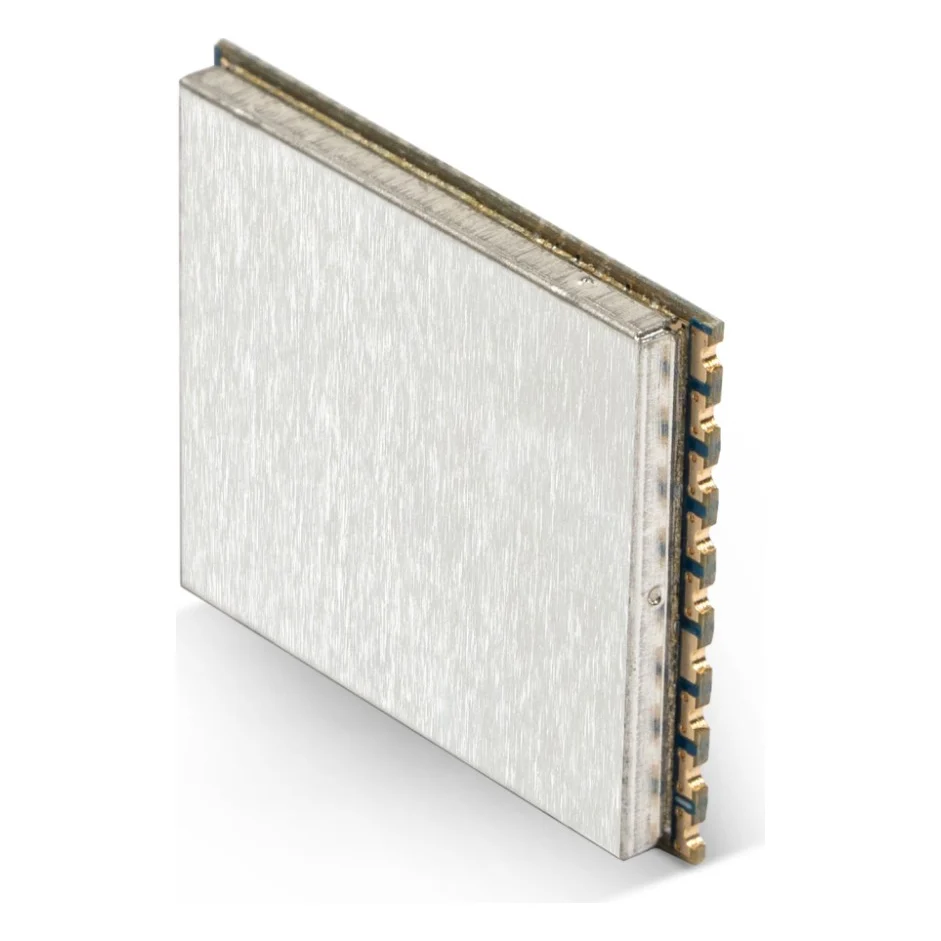

Відеоприймач (VRX) Skyzone 5.8G - MM238R (v1.1) (MM238R-Skyzone)

Опис:

Цей продукт є покращеною версією RX5808. Раніше RX5808 мав один фільтр, але тепер новий модуль має подвійний фільтр без аудіо, з тим самим розміром.

Діапазон частот 5.8G. Не підтримує 4.9G та 6.0G. Якщо потрібно режим SPI, покупцю необхідно використовувати програмне забезпечення чіпа для самостійного керування частотою.

Технічні характеристики:

- Тип: без звукової функції

- Харчування: +3,3~5,0 В

- Споживаний струм: 220 мА, макс.

- Діапазон частот: 5.8G

- Коефіцієнт хвилі напруги: 2:1

- Система демодуляції: FM/PLL

- Частота ПЧ: 480 МГц

- Вхідний опір антени: 50 Ом, тип.

- Стабілізація частоти: ±100 кГц

- Точність частоти: ±100 кГц

- Управління гетеродином: PLL

- Вхідний витік гетеродину: -55 дБм

- Чутливість прийому: -90 дБм

- Діапазон вхідного рівня: -90 дБм ~ +5 дБм

- Робоча температура: -10~+65℃

- Температура зберігання: -30~+85℃

- Робоча вологість: 85%

- Розмір: 28x23x3 мм

Характеристики відео:

- Опір відеовиходу: 75 Ом,

- Рівень вихідного відеосигналу: 1±0,2 Впік-пік

- Полярність відео: негативна

- частотна характеристика відео: ±5 дБ, макс. 50 Гц~6 МГц

- диференційне посилення: ±5%, макс.

- диференціальна фаза: ±5 градусів, макс.

- 3 дБ ПЧ широкосмугова: 16,5 МГц

- Відношення сигнал/шум: 38 дБ, хв.

- Вихідна напруга RSSI (-30 дБм~-90 дБм): 0,7~2,2 В
